潔凈室圍護結構

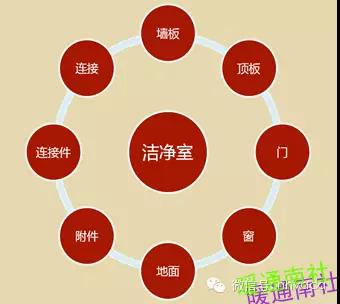

一、潔凈室圍護結構：
二、墻板
2.1 密胺樹脂面層的墻體板材
特點：面層不會生銹，抗沖擊性能優越，加工性能好,可任意切割開孔、切割、鋸，表面平整度好。
2.2 彩鋼板面層的墻體板材
特點：與特有龍骨系統相匹配，可以完全平整地與各種組件相銜接。
兩種板材在同一系統中可以互換。
2.3 外貼圓弧中置鋁連接墻板系統
2.4 內、外部分解
2.5 內置龍骨外帖石膏彩鋼板墻板系統
2.6 內置風管玻鎂巖棉彩鋼板墻板系統
三、頂板
板材采用三明治式結構：兩面為彩鋼板，烤漆，鋼板厚度是0.5毫米；中間為高密度的絕緣的隔熱夾芯，該型號頂板可供選擇的夾芯材料有巖棉,紙蜂窩,鋁蜂窩等材質,為了增強頂板強度,可在彩鋼板內加入石膏或玻鎂板,人員可以在上面行走，進行各種維護工作。承重在100公斤以上。
板與板之間是內置式鋁龍骨或PVC方管連接的，形成一連續自支承結構的墻。兩塊板之間的接縫處用硅膠密封處理。頂板用M-8螺紋鋼筋和支架固定在建筑頂上。
四、門：與墻板雙面平整連接，轉角全部使用圓弧過渡，衛生型升降鉸鏈，按壓式門鎖，自動下密封條。
可選擇多種材質的門:
1.鋼制門
2.密胺樹脂板門
3.彩鋼板門
4.不銹鋼門
多種形式的潔凈門用于不同的場合:
1.平開門
2.移門
3.電動移門
4.快速卷簾門
門與門框密封,平整聯接(雙面光滑)。
五、門鎖及鉸鏈：結構和設計能夠達到雙面完全平滑連接，門鎖系統，應避免手接觸污染。
六、門底自動升降密封條：門框三邊應使用密封膠條和門底自動升降密封條, 保證門體系統的氣密性。
七、電子互聯鎖：
1.電插互聯鎖
2.電磁互聯鎖
3.陰極互聯鎖
八、窗
8.1 圓角窗安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，用專用結構膠密封，完全與墻板齊平窗戶四角為圓形設計。可與彩板一體化，安裝方便，易于清潔。
8.2 方角窗通過排版安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，與墻板完全齊平，與墻板一體，易于清潔。
8.3 應采用雙層玻璃避免結露，可在單獨的環境生產，避免空腔內集塵，空腔內特殊處理吸附空腔內水分，與墻面平滑連接。
九、地面
根據不同的需求，采用環氧自流平、PVC卷材和環氧彩砂地面等不同種類材質的地面材料。但具有抗靜電表面的特殊地面材質，同時在一個項目中可以設計為不同顏色區分不同的潔凈等級的地面。
十、連接件
鋁合金天地軌型材、其他鋁合金型材、1/4 圓弧鋁合金型材、1/8 圓弧鋁合金壓鑄件以及其他輔材輔料。潔凈室鋁型材及其他 :
材料材質-鋁合金擠壓型材和鋁合金壓鑄件。
表面處理-鋁合金型材為陽極氧化表面處理，除了沒有外露的鋁合金型材；
材料厚度-大多數鋁合金型材的厚度為1.2毫米，強度高、尺寸精密并且容易安裝。
圓角的圓弧半徑-圓弧材料采用PVC材質和鋁合金材質，或者交叉搭配使用，符合GMP要求，易于清潔 。
密封膠-白色硅膠用于密封板間的縫隙和板與圓角之間的各種縫隙。黑色硅膠用于密封板與窗之間的縫隙。
衛生型鋁形材部件：易于清潔，用于水平和垂直方向彩板凸角的連接。安裝在拐角處的凹形邊飾，完全與墻面平齊,美觀大方，方便衛生。
墻與地面連接示意圖
墻與頂面連接示意圖
墻與墻“L”連接示意圖
十一、旋流擴散板：旋流擴散板,有利于清除房間死角.選用液槽密封高效過濾器,確保零泄露。
十二、上檢修潔凈燈：采用嵌入式上檢修潔凈燈，易清潔，檢修時亦不影響潔凈室內正常生產。
十三、內部通風的整體更衣柜
十四、潔凈電話
十五、微壓差計不銹鋼護套,拆卸后內部仍保持整潔,方便儀表校正。
十六、負壓稱量罩或?qū)恿髟O(shè)施
負壓稱量罩確保配料稱量過程安全可靠,完全不必?fù)?dān)心交叉污染,高效下均流膜的設計與使用確保A級區面風速均勻,在0.45m/s正負20%范圍內,符合FDA和歐盟cGMP要求。
